JT-IIT型水泥助磨劑
一、 產品介紹
該系列助磨劑主要成份以醇胺、聚合多元醇、糖等物質為主，少量無機鹽為輔的液態產品，一般為深棕褐色非透明狀，無刺激性氣味，不損害人體健康和水泥混凝土工作性能。
規格：250公斤/桶、噸/桶、散裝三種規格。
密度：（20℃±1℃）：1.22±0.03（g/cm3）
PH值：（20℃±1℃）：8.25～9.5
固含量:35～45（%）
產品在水泥中的使用不影響水泥保質期
推薦用量：水泥質量的0.05%—0.10%（m/m）
二、適用范圍和使用效果：
該系列產品，主要適用于硅酸鹽水泥、普通硅酸鹽水泥、復合硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰硅酸鹽水泥和礦渣硅酸鹽水泥，也可用于砌筑水泥。
按其功能分為早強型、后強型、提產型、綜合型、緩凝型等產品。
早強型產品，用于水泥生產過程中，在水泥配比、細度控制指標基本一致的情況下，能夠提高水泥3天抗壓強度4.0MPa以上，且水泥標準稠度需水量增加值＜0.5%；
后強型產品，用于水泥生產過程中，在水泥配比、細度控制指標基本一致的情況下，能夠提高水泥28天抗壓強度8.0MPa以上，且水泥標準稠度需水量增加值＜0.5%；
提產型產品，用于管磨生產水泥過程中，在水泥配比、細度控制指標基本一致的情況下，能夠提高水泥磨臺時產量15%以上；
綜合型產品，用于水泥過程中，在水泥配比、細度控制指標基本一致的情況下，能夠降低水泥熟料用量6%以上，提升相同比例混合材摻量，同時能夠提產8%以上；
緩凝型產品，用于緩凝水泥生產過程中，在水泥配比、細度控制指標基本一致的情況下，使用本助磨劑初凝、終凝時間能夠延長120分鐘以上，且水泥3天、28天抗壓強度增長0.5MPa以上。
三、使用實例
如表1 P•O 42.5水泥使用眾森助磨劑前后磨機狀況（云南某水泥廠Ø4.2m×13m聯合粉磨系統）
|
時間 |
混合材料和摻量/% |
混合材總量/% |
助磨劑/% |
SO3/% |
LOI/% |
Cl-/% |
45µm篩余/% |
比表面積m2/kg |
|||
|
石灰石 |
爐渣 |
粉煤灰 |
頁巖 |
||||||||
|
使用助磨劑前 |
7.5 |
2 |
0 |
4 |
13.5 |
00 |
1.8 |
3.3 |
0.0 |
13.9 |
321 |
|
正常使用期 |
8 |
4.5 |
1.5 |
6 |
20 |
0.05 |
1.8 |
4.3 |
0.006 |
12.8 |
330 |
表2 P•O42.5水泥使用眾森助磨劑前后性能狀況
|
時間 |
標準稠度% |
凝結時間/min |
抗折強度 |
3天抗壓強度 |
28天抗壓強度 |
||||||
|
初凝 |
終凝 |
3天 |
28天 |
平均 |
最大 |
最小 |
平均 |
最大 |
最小 |
||
|
使用助磨劑前 |
26.6 |
158 |
208 |
5.2 |
8.3 |
25.9 |
28.9 |
24.5 |
55.2 |
56.9 |
53.2 |
|
正常使用期 |
27.5 |
162 |
220 |
5.5 |
8.6 |
26.9 |
29.7 |
26.2 |
55.4 |
57.8 |
54.2 |
表3 M32.5水泥使用眾森助磨劑前后磨機狀況（廣西某水泥廠Ø4.2m×13m聯合粉磨系統）
|
編號 |
混合材料和摻量/% |
混合材總量/% |
助磨劑/% |
SO3% |
LOI% |
Cl-% |
45µm篩余/% |
比表面積㎡/kg |
||
|
石灰石 |
火山灰 |
硫鐵渣 |
||||||||
|
空白樣 |
15 |
4 |
11 |
30 |
0.0 |
2.1 |
8.1 |
0.013 |
9.5 |
396 |
|
試驗樣 |
20 |
4 |
11 |
35 |
0.05 |
2.1 |
11.3 |
0.014 |
8.8 |
406 |
表4 M2.5水泥使用眾森助磨劑前后性能狀況
| 編號 |
標準稠度% |
凝結時間/min |
膠砂流動度/mm |
保水率/% |
抗壓強度/MPa |
||
|
初凝 |
終凝 |
3天 |
28天 |
||||
|
空白 |
25.6 |
252 |
336 |
182 |
87 |
24.8 |
46.9 |
|
試驗樣 |
25.7 |
256 |
333 |
184 |
88 |
26.1 |
48.5 |
四、使用本助磨劑的水泥特點：
1.水泥粉體的流動性會有所增加；
2.水泥膠砂流動度稍增；
3.標準稠度用水量略有改變（混合材摻加量品種相同時）；
4.凝結時間稍有延長，延長時間30分鐘左右，也可根據客戶需要進行調整；
5.建議用45μm篩余控制出磨細度，篩余會下降，而比表面積數值并不提高。
五、儲存方法及條件
該系列助磨劑為弱堿性液體，建議使用塑料制品儲存設備進行密閉存放，儲存設備應安置循環裝置，定期對產品進行循環處理確保產品均勻性。儲存溫度建議-5℃—40℃。
六、使用時的加入方法
不需要提升加入高度時可以直接使用計量泵計量加入；

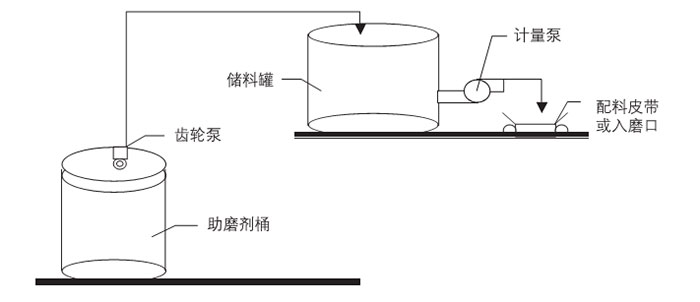

需要提升助磨劑喂入高度時，一般用二級泵送的方法加入，示意圖如下：
采用本公司助磨劑的企業，我們為客戶提供儲罐和有關計量裝置及喂入量的檢測與控制方法。
六、注意事項
1.本助磨劑應在檢驗合格后使用。驗收檢驗方法有：
1）比較簡單的方法是，在相同的溫度條件下檢測新到助磨劑和經過使用已證明合格的助磨劑留樣的密度、PH值和顏色，或固含量，當二者在誤差范圍內時就可以認為合格投入使用；
2）用一種配比與生產水泥相同的無添加劑水泥，同時在相同的試驗室里分別用經使用證明確認合格的助磨劑留樣JT-2T和新到的助磨劑抽樣，進行水泥強度勾兌試驗，當二者的三天強度在5%誤差范圍內時，即為合格；連續使用助磨劑時一般采用第一個方法，對助磨劑質量有較大分歧時才采用第二個方法。
2.桶裝助磨劑搬運、儲存時應防止摔、砸、外力擠壓和接近高溫，摞放高度不宜超過兩桶；
3.使用前先檢查本公司標識后再打開封蓋，確認產品和型號無誤后再投入使用；
4.本品對皮膚具有輕微腐蝕性，皮膚接觸后應用清水沖洗，更不能入口食用；
5.使用本品時，當環境溫度連續5天最低溫度低于-5℃時，應當采取保溫措施，以防產品結晶影響正常使用。
6.本品保質期為：12個月
在線留言
相關產品
-
JT-SL系列節能型水泥生料助磨劑適用于管式磨機、立式磨機粉磨水泥生料，提升磨機臺時產量，降低粉磨電耗，提升水泥生料分解率，提高熟料質量，提高窯產量等。用于管式磨機生產水泥生料時，在保持水泥生料細度一致的情況下，使用本助磨劑可以提高磨機臺時產量10%以上，降低電耗10-15%，提升水泥生料分解率、提升熟料質量、降低窯尾廢氣中SO2排放總量，降低煤耗。解決水泥生料供應不足現象，降低設備維修費用。JT-SL系列節能型水泥生料助磨劑0.00適用于管式磨機、立式磨機粉磨水泥生料，提升磨機臺時產量，降低粉磨電耗，提升水泥生料分解率，提高熟料質量，提高窯產量等。用于管式磨機生產水泥生料時，在保持水泥生料細度一致的情況下，使用本助磨劑可以提高磨機臺時產量10%以上，降低電耗10-15%，提升水泥生料分解率、提升熟料質量、降低窯尾廢氣中SO2排放總量，降低煤耗。解決水泥生料供應不足現象，降低設備維修費用。 -
JT-D3立磨用水泥和礦粉助磨劑水泥助磨劑主要應用于水泥企業、礦粉企業，具備助磨、提產、節能、降本增效等諸多作用，目前研發成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個品種，公司以個性化服務的方式服務于國內外大型集團型水泥、礦粉企業，通過技術服務降低水泥生產成本5-15元/噸。其中研發成功的“大摻量石灰石復合水泥專用助磨劑”、“水泥28天增強專用水泥助磨劑”、“立磨專用水泥助磨劑”經科技部門鑒定，均達到國際領先水平。JT-D3立磨用水泥和礦粉助磨劑0.00水泥助磨劑主要應用于水泥企業、礦粉企業，具備助磨、提產、節能、降本增效等諸多作用，目前研發成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個品種，公司以個性化服務的方式服務于國內外大型集團型水泥、礦粉企業，通過技術服務降低水泥生產成本5-15元/噸。其中研發成功的“大摻量石灰石復合水泥專用助磨劑”、“水泥28天增強專用水泥助磨劑”、“立磨專用水泥助磨劑”經科技部門鑒定，均達到國際領先水平。 -
JT-IICS系列助磨劑水泥助磨劑主要應用于水泥企業、礦粉企業，具備助磨、提產、節能、降本增效等諸多作用，目前研發成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個品種，公司以個性化服務的方式服務于國內外大型集團型水泥、礦粉企業，通過技術服務降低水泥生產成本5-15元/噸。其中研發成功的“大摻量石灰石復合水泥專用助磨劑”、“水泥28天增強專用水泥助磨劑”、“立磨專用水泥助磨劑”經科技部門鑒定，均達到國際領先水平。JT-IICS系列助磨劑0.00水泥助磨劑主要應用于水泥企業、礦粉企業，具備助磨、提產、節能、降本增效等諸多作用，目前研發成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個品種，公司以個性化服務的方式服務于國內外大型集團型水泥、礦粉企業，通過技術服務降低水泥生產成本5-15元/噸。其中研發成功的“大摻量石灰石復合水泥專用助磨劑”、“水泥28天增強專用水泥助磨劑”、“立磨專用水泥助磨劑”經科技部門鑒定，均達到國際領先水平。 -
JT-IIT系列助磨劑水泥助磨劑主要應用于水泥企業、礦粉企業，具備助磨、提產、節能、降本增效等諸多作用，目前研發成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個品種，公司以個性化服務的方式服務于國內外大型集團型水泥、礦粉企業，通過技術服務降低水泥生產成本5-15元/噸。其中研發成功的“大摻量石灰石復合水泥專用助磨劑”、“水泥28天增強專用水泥助磨劑”、“立磨專用水泥助磨劑”經科技部門鑒定，均達到國際領先水平。JT-IIT系列助磨劑0.00水泥助磨劑主要應用于水泥企業、礦粉企業，具備助磨、提產、節能、降本增效等諸多作用，目前研發成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個品種，公司以個性化服務的方式服務于國內外大型集團型水泥、礦粉企業，通過技術服務降低水泥生產成本5-15元/噸。其中研發成功的“大摻量石灰石復合水泥專用助磨劑”、“水泥28天增強專用水泥助磨劑”、“立磨專用水泥助磨劑”經科技部門鑒定，均達到國際領先水平。 -
JT-DC大摻量石灰石復合水泥系列專用助磨劑水泥助磨劑主要應用于水泥企業、礦粉企業，具備助磨、提產、節能、降本增效等諸多作用，目前研發成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個品種，公司以個性化服務的方式服務于國內外大型集團型水泥、礦粉企業，通過技術服務降低水泥生產成本5-15元/噸。JT-DC大摻量石灰石復合水泥系列專用助磨劑0.00水泥助磨劑主要應用于水泥企業、礦粉企業，具備助磨、提產、節能、降本增效等諸多作用，目前研發成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個品種，公司以個性化服務的方式服務于國內外大型集團型水泥、礦粉企業，通過技術服務降低水泥生產成本5-15元/噸。 -
節煤劑公司研發的節煤劑分為液體、粉體2種，主要應用于鏈條爐、沸騰爐、鍛造爐、流化床爐、粉煤爐、水泥回轉窯等，具備催化、增氧、微爆、清潔和固硫作用，一般情況下可使用戶節約煤炭5%-10%。 -
JT-FPCA防凍型聚羧酸減水劑JT-FPCA防凍型聚羧酸減水劑為是針對客戶冬季施工提供個性產品和技術方案。該系列產品能大幅降低水膠比，提升混凝土早期強度和耐久性；改善和易性，降低泵送粘度，提高泵送施工效率和施工質量；具有較強的水泥和礦物摻合料適應性，敏感性低。JT-FPCA防凍型聚羧酸減水劑0.00JT-FPCA防凍型聚羧酸減水劑為是針對客戶冬季施工提供個性產品和技術方案。該系列產品能大幅降低水膠比，提升混凝土早期強度和耐久性；改善和易性，降低泵送粘度，提高泵送施工效率和施工質量；具有較強的水泥和礦物摻合料適應性，敏感性低。 -
JT-PCA聚羧酸高性能減水劑眾森牌JT/ZS-PCA系列產品（泵送劑）可根據工程實際需求，為客戶提供最優化個性產品和技術方案。該系列產品能大幅降低水膠比，節約水泥用量，提升混凝土強度和耐久性；顯著提高混凝土坍落度經時保持能力，改善和易性，降低泵送粘度，提高泵送施工效率和施工質量；具有較強的水泥和礦物摻合料適應性，敏感性低。JT-PCA聚羧酸高性能減水劑0.00眾森牌JT/ZS-PCA系列產品（泵送劑）可根據工程實際需求，為客戶提供最優化個性產品和技術方案。該系列產品能大幅降低水膠比，節約水泥用量，提升混凝土強度和耐久性；顯著提高混凝土坍落度經時保持能力，改善和易性，降低泵送粘度，提高泵送施工效率和施工質量；具有較強的水泥和礦物摻合料適應性，敏感性低。 -
JT-HPRA保坍型聚羧酸減水劑眾森牌JT-HPRA保坍型聚羧酸減水劑是眾森公司研制開發的羧酸類接枝共聚物混凝土外加劑，具有超強保坍功能。產品對混凝土配制材料適應性強，摻量低。特別適用于需要長時間流動性保持，高溫保坍，中低坍落度保持，預制泵送等混凝土工程。JT-HPRA保坍型聚羧酸減水劑0.00眾森牌JT-HPRA保坍型聚羧酸減水劑是眾森公司研制開發的羧酸類接枝共聚物混凝土外加劑，具有超強保坍功能。產品對混凝土配制材料適應性強，摻量低。特別適用于需要長時間流動性保持，高溫保坍，中低坍落度保持，預制泵送等混凝土工程。 -
JT-HPSA減水型聚羧酸減水劑眾森牌JT-HPSA減水型聚羧酸減水劑是目前國內外最新的引領產品，具有減水率高、摻量低、與水泥適應好、坍落度損失小和無污染等特點。同時具有改善新拌混凝土各種性能指標和提高工作性等多種作用。本產品為無色透明液體，無毒、無腐蝕性、不易燃、對鋼筋無銹蝕作用、對人體健康無害。JT-HPSA減水型聚羧酸減水劑0.00眾森牌JT-HPSA減水型聚羧酸減水劑是目前國內外最新的引領產品，具有減水率高、摻量低、與水泥適應好、坍落度損失小和無污染等特點。同時具有改善新拌混凝土各種性能指標和提高工作性等多種作用。本產品為無色透明液體，無毒、無腐蝕性、不易燃、對鋼筋無銹蝕作用、對人體健康無害。 -
功能調節劑針對鋼渣粉、尾礦粉、廢棄石粉等固廢材料制備膠凝材料在混凝土中應用時，混凝土下沉難以泵送、流動性差等工作性能問題。該助劑以非離子性化合物為主，在混凝土拌合物內形成微小的封閉球狀氣泡，釋放自由水，增大水膜層厚度，減小顆粒間的摩擦阻力，改善表面張力；該助劑降低漿體在有限自由水中的粘性，降低混凝土的整體粘度和提高混凝土的漿體量，提高固廢材料制備的膠凝材料在混凝土應用中的工作性能。功能調節劑0.00針對鋼渣粉、尾礦粉、廢棄石粉等固廢材料制備膠凝材料在混凝土中應用時，混凝土下沉難以泵送、流動性差等工作性能問題。該助劑以非離子性化合物為主，在混凝土拌合物內形成微小的封閉球狀氣泡，釋放自由水，增大水膜層厚度，減小顆粒間的摩擦阻力，改善表面張力；該助劑降低漿體在有限自由水中的粘性，降低混凝土的整體粘度和提高混凝土的漿體量，提高固廢材料制備的膠凝材料在混凝土應用中的工作性能。 -
JT-ZX系列混凝土減膠劑（增效劑）使用效果：在保持混凝土配合比不變的情況下，按膠凝材料總質量的0.5-0.6%摻入本增效劑時，可以提高混凝土7天抗壓強度3-5MPa、28天抗壓強度3-8MPa，同時混凝土工作性能得到明顯改善；保持混凝土強度不變、工作性能相同、水膠比相同的情況下可降低水泥用量10-20%，在充分保證混凝土綜合性能和強度的情況下，同時可明顯增加漿體量，改善混凝土流變性能。JT-ZX系列混凝土減膠劑（增效劑）0.00使用效果：在保持混凝土配合比不變的情況下，按膠凝材料總質量的0.5-0.6%摻入本增效劑時，可以提高混凝土7天抗壓強度3-5MPa、28天抗壓強度3-8MPa，同時混凝土工作性能得到明顯改善；保持混凝土強度不變、工作性能相同、水膠比相同的情況下可降低水泥用量10-20%，在充分保證混凝土綜合性能和強度的情況下，同時可明顯增加漿體量，改善混凝土流變性能。 -
脫硫劑Cao基/ mg基/ CaC 2 基鈣系脫硫劑，在固廢材料基礎上，整合研發環保脫硫劑，廣泛應用于脫除燃料、原料或其他物料中的游離硫或硫化合物，脫硫效果顯著。原料充足，堿性強，價格便宜，環境友好。脫硫劑0.00Cao基/ mg基/ CaC 2 基鈣系脫硫劑，在固廢材料基礎上，整合研發環保脫硫劑，廣泛應用于脫除燃料、原料或其他物料中的游離硫或硫化合物，脫硫效果顯著。原料充足，堿性強，價格便宜，環境友好。 -
水泥基滲透結晶防水材料水泥基滲透結晶型防水涂料是以特種硅酸鹽水泥、精制石英砂等為基料，滲入多種活性物質制成的粉狀防水材料。該產品具有催化活性，遇水后，材料中的活性物質以水為載體在混凝土中滲透，可以不斷產生化學反應，與水泥水化產物生產不溶于水的針狀結晶體，隨著結晶體不斷生長來填充混凝土內部的毛細孔道和微細縫隙，從而提高混凝土致密性和防水性。水泥基滲透結晶防水材料0.00水泥基滲透結晶型防水涂料是以特種硅酸鹽水泥、精制石英砂等為基料，滲入多種活性物質制成的粉狀防水材料。該產品具有催化活性，遇水后，材料中的活性物質以水為載體在混凝土中滲透，可以不斷產生化學反應，與水泥水化產物生產不溶于水的針狀結晶體，隨著結晶體不斷生長來填充混凝土內部的毛細孔道和微細縫隙，從而提高混凝土致密性和防水性。 -
CHL-Ⅲ型復合摻合料復合摻合料是我公司針對混凝土開發的，由兩種以上水泥生產用礦物材料與硅灰等功能性組份按一定比例粉磨復合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設計規程》中規定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、粒化高爐礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節省部分水泥，技術和經濟效益顯著。CHL-Ⅲ型復合摻合料0.00復合摻合料是我公司針對混凝土開發的，由兩種以上水泥生產用礦物材料與硅灰等功能性組份按一定比例粉磨復合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設計規程》中規定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、粒化高爐礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節省部分水泥，技術和經濟效益顯著。 -
CHL-Ⅱ型復合摻合料復合摻合料是我公司針對混凝土開發的，由兩種以上水泥生產用礦物材料與硅灰等功能性組份按一定比例粉磨復合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設計規程》中規定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、粒化高爐礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節省部分水泥，技術和經濟效益顯著。CHL-Ⅱ型復合摻合料0.00復合摻合料是我公司針對混凝土開發的，由兩種以上水泥生產用礦物材料與硅灰等功能性組份按一定比例粉磨復合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設計規程》中規定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、粒化高爐礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節省部分水泥，技術和經濟效益顯著。 -
CHL-Ⅰ型復合摻合料復合摻合料是我公司針對混凝土開發的，由兩種以上水泥生產用礦物材料與硅灰等功能性組份按一定比例粉磨復合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設計規程》中規定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、粒化高爐礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節省部分水泥，技術和經濟效益顯著。CHL-Ⅰ型復合摻合料0.00復合摻合料是我公司針對混凝土開發的，由兩種以上水泥生產用礦物材料與硅灰等功能性組份按一定比例粉磨復合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設計規程》中規定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、粒化高爐礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節省部分水泥，技術和經濟效益顯著。 -
復配砂石骨料骨料的級配對混凝土的和易性、經濟性有很大的影響，直接影響到混凝土的強度、抗滲、抗凍、抗腐蝕性、耐久性。復配砂的級配優勢是：空隙率小，以減少水泥用量并保證密實度；總表面積小，以減少濕潤骨料表面的需水量和膠凝材料的用量；有少量的細顆粒以滿足和易性的要求。復配砂石骨料0.00骨料的級配對混凝土的和易性、經濟性有很大的影響，直接影響到混凝土的強度、抗滲、抗凍、抗腐蝕性、耐久性。復配砂的級配優勢是：空隙率小，以減少水泥用量并保證密實度；總表面積小，以減少濕潤骨料表面的需水量和膠凝材料的用量；有少量的細顆粒以滿足和易性的要求。 -
高性能混凝土膠凝材料高性能混凝土膠凝材料由礦渣、鋼渣、粉煤灰、鐵尾礦、脫硫石膏等材料組成。依靠“粒級與活性的雙重協同優化”，不僅實現了國家要求的“加大固廢消納力度，實現水泥的減量化”，還使混凝土的強度、工作性能、耐久性能大幅度提高。使用高性能混凝土膠凝材料可以使C30、C35和C40等大用量混凝土真正實現高性能化，也能夠生產C60、C70高強高性能混凝土。高性能混凝土膠凝材料0.00高性能混凝土膠凝材料由礦渣、鋼渣、粉煤灰、鐵尾礦、脫硫石膏等材料組成。依靠“粒級與活性的雙重協同優化”，不僅實現了國家要求的“加大固廢消納力度，實現水泥的減量化”，還使混凝土的強度、工作性能、耐久性能大幅度提高。使用高性能混凝土膠凝材料可以使C30、C35和C40等大用量混凝土真正實現高性能化，也能夠生產C60、C70高強高性能混凝土。 -
建筑石膏粉利用工業副產物二水石膏為原料，通過烘干、煅燒、粉磨、陳化工藝，包裝成品，生產制備β-半水石膏，能夠滿足建筑石膏國家標準和行業標準的相關要求。
眾森控股集團
服務熱線：0531-89731661
傳真電話：0531-82988289
公司地址：山東省濟南市市中區陽光新路67號
歐亞大觀C座13樓
企業郵箱：zhongsen@zhongsenkj.com
生產廠址：山東省濟南市長清區崮山鎮工業一路北側2幢
生產廠址：廣西賓陽縣黎塘鎮永安西路
微信互動
微信互動
0531-89731661
在線留言
